Как да изберем правилния размер на NBR O - Ring?

Когато става въпрос за избор на правилния размер на NBR O - Ring, има няколко решаващи фактора, които трябва да бъдат взети под внимание. Като доверен доставчик на О-пръстени от NBR, аз разбирам значението на правилния избор, тъй като това може пряко да повлияе на производителността и дълготрайността на приложението за уплътняване. В тази публикация в блога ще ви насоча през процеса на избор на подходящия размер на NBR O - пръстен, като гарантирам, че вашите нужди за уплътняване са удовлетворени ефективно.

Разбиране на NBR O - пръстени

NBR или нитрил-бутадиенов каучук е синтетичен каучук, известен с отличната си устойчивост на масло, гориво и други течности на петролна основа. Освен това предлага добри механични свойства, като устойчивост на абразия и ниска компресия. Тези характеристики правят NBR О-пръстените популярен избор в широк спектър от индустрии, включително автомобилостроенето, космическата индустрия и производството.

Основната функция на О-пръстена е да създаде уплътнение между две свързващи се повърхности, предотвратявайки изтичането на течности или газове. За да се постигне ефективно уплътнение, О-пръстенът трябва да пасва правилно в жлеба, където е монтиран. Това означава, че изборът на правилния размер е от изключителна важност.

Ключови размери на NBR O - пръстени

Има два основни измерения, които трябва да се имат предвид при избора на NBR O - пръстен: вътрешният диаметър (ID) и диаметърът на напречното сечение (CS).

Вътрешен диаметър (ID)

Вътрешният диаметър на О-пръстена е измерването на вътрешния кръг на пръстена. От решаващо значение е да изберете О-пръстен с ID, който е малко по-малък от вала или дорника, на който ще бъде инсталиран. Това намесване гарантира, че О-пръстенът се разтяга леко, когато е монтиран, създавайки плътно уплътнение. Ако ID е твърде голям, О-пръстенът може да не осигури подходящо уплътнение, което да доведе до изтичане. От друга страна, ако ID е твърде малък, може да е трудно да се инсталира и може да причини прекомерно напрежение върху О-пръстена, намалявайки живота му.

Диаметър на напречното сечение (CS)

Диаметърът на напречното сечение е дебелината на О-пръстена. Важно е да изберете CS, който е подходящ за жлеба, в който ще бъде поставен О-пръстенът. Жлебът трябва да бъде проектиран така, че да поеме О-пръстена с определена степен на компресия. Обикновено О-пръстенът трябва да бъде компресиран с около 15% - 30% в жлеба, за да се постигне ефективно уплътнение. Ако CS е твърде голям, О-пръстенът може да не пасне правилно в жлеба, което ще доведе до прекомерно компресиране и потенциална повреда. Ако CS е твърде малък, той може да не осигури достатъчно компресия, за да създаде уплътнение.

Измерване на приложението

Преди да изберете NBR О-пръстен, важно е да измерите точно приложението, където ще се използва О-пръстенът.

Измерване на вала или дорника

За да определите подходящия ID на О-пръстена, измерете диаметъра на вала или дорника, върху който ще бъде монтиран О-пръстенът. Използвайте дебеломер или микрометър за прецизни измервания. Уверете се, че измервате в няколко точки по дължината на вала, за да вземете предвид всякакви вариации в диаметъра.

Измерване на канала

За да изберете правилния CS, измерете ширината и дълбочината на жлеба, където ще бъде поставен О-пръстенът. Ширината на жлеба трябва да е малко по-широка от CS на О-пръстена, за да позволи правилен монтаж и компресия. Дълбочината на жлеба трябва да бъде такава, че О-пръстенът да е компресиран до желания процент, когато е монтиран.

Индустриални стандарти и таблици с размери

Има няколко индустриални стандарта за оразмеряване на О-пръстени, като AS568 в Съединените щати. Тези стандарти предоставят набор от стандартни размери за О-пръстени, което улеснява избора на правилния размер за вашето приложение. Повечето доставчици на О-пръстени от NBR, включително и ние, предлагат диаграми с размери, базирани на тези стандарти.

Когато използвате таблица с размери, съпоставете измерванията, които сте взели от вашето приложение, с най-близкия стандартен размер. Имайте предвид, че въпреки че стандартните размери са широко достъпни, може да има случаи, в които е необходим О-пръстен с персонализиран размер.

Специални съображения

В допълнение към основните размери, има някои специални съображения, които могат да повлияят на избора на размер на NBR O - Ring.

Температура и налягане

Работната температура и налягане на приложението могат да повлияят на работата на О-пръстена. При високи температури гумата може да се разшири, а при високо налягане О-пръстенът може да се компресира повече от обикновено. В такива случаи може да се наложи да коригирате размера или свойствата на материала на О-пръстена. Например, при високотемпературни приложения може да се изисква специално високотемпературно NBR съединение и може да се наложи размерът да се коригира, за да се отчете термичното разширение.

Съвместимост с течности

Както бе споменато по-рано, NBR е устойчив на много течности на петролна основа. Въпреки това, ако приложението включва контакт с други видове течности, като химикали или разтворители, трябва да се уверите, че NBR O - пръстенът е съвместим. Някои течности могат да причинят подуване или разграждане на гумата, което може да повлияе на уплътнението. В такива случаи може да се наложи да изберете различен материал или да коригирате размера на О-пръстена, за да компенсирате всички промени в свойствата на гумата.

Нашата продуктова гама

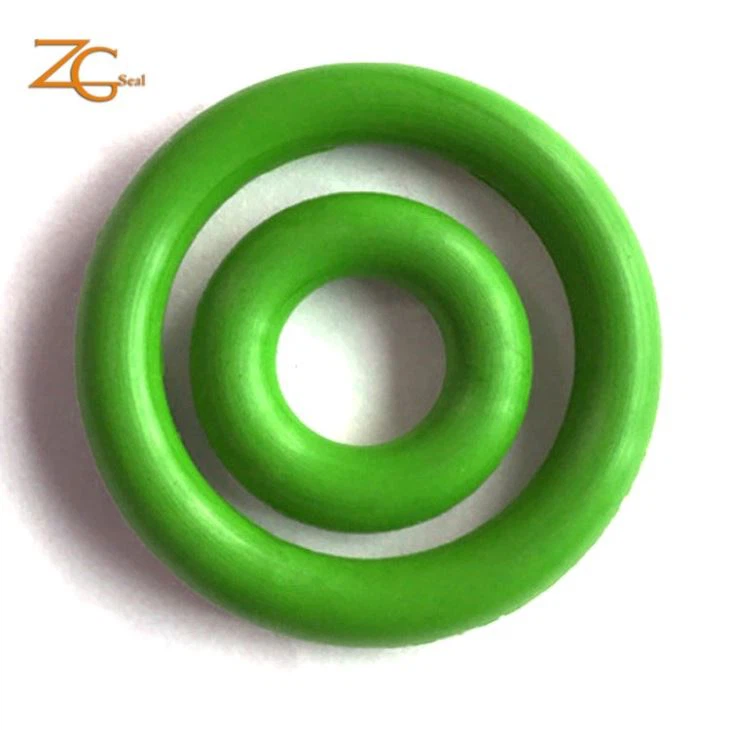

Като доставчик на NBR О - пръстени, ние предлагаме широка гама отО - пръстен Nbrпродукти. Нашите О-пръстени се предлагат в различни стандартни размери и можем също така да предоставим О-пръстени с размер по поръчка, за да отговорим на вашите специфични изисквания. Ние също предлагамеПокритие NBR гумено уплътнение О пръстениО - пръстен за кран за вода, които са предназначени за специфични приложения.

Нашите продукти са произведени от висококачествени NBR материали, осигуряващи отлична производителност и издръжливост. Имаме строги мерки за контрол на качеството, за да гарантираме, че всеки O - пръстен отговаря на най-високите стандарти.

Заключение

Изборът на правилния размер на NBR O - Ring е критична стъпка за осигуряване на ефективността на вашето приложение за уплътняване. Чрез точно измерване на приложението, като се вземат предвид индустриалните стандарти и като се вземат предвид специални фактори като температура, налягане и съвместимост на течности, можете да изберете най-подходящия О - пръстен за вашите нужди.

Ако сте в процес на избор на NBR О - пръстен за вашето приложение и се нуждаете от допълнителна помощ, нашият екип от експерти е тук, за да помогне. Ние можем да ви предоставим подробна информация за нашите продукти, опции за оразмеряване и техническа поддръжка. Независимо дали имате нужда от О-пръстен със стандартен размер или такъв, изработен по поръчка, ние се ангажираме да ви предоставим най-добрите решения. Свържете се с нас днес, за да започнем процеса на доставка и да обсъдим вашите специфични изисквания.

Референции

• „Наръчник по технологии за запечатване“ от Джон Х. Бикфорд
• „Гумени уплътнения и уплътнения: дизайн, избор и приложение“ от Дейвид А. ДеЧант
