Как да измервам маслените уплътнения?

Измерването на маслените уплътнения е точно от решаващо значение за осигуряване на подходящо приспособяване и оптимална работа в различни приложения. Като доставчик на маслени уплътнения разбирам значението на точните измервания при доставката на висококачествени продукти на нашите клиенти. В тази публикация в блога ще споделя някои изчерпателни насоки за ефективното измерване на маслените уплътнения.

Защо точните измервания имат значение

Преди да се задълбочите в процеса на измерване, е важно да разберете защо точното измерване е толкова жизненоважно. Боле - монтиране на маслено уплътнение може да доведе до множество проблеми. Ако уплътнението е твърде голямо, може да не създаде подходящо уплътнение, което позволява на маслото да изтече. Това може да доведе до повреди на оборудването, намалена ефективност и потенциални опасности за безопасността. От друга страна, ако уплътнението е твърде малко, може да е трудно да се инсталира и може също да причини преждевременно износване и повреда. Точните измервания гарантират, че масленото уплътнение приляга плътно, предотвратявайки течове и удължаване на живота на оборудването.

Инструменти, необходими за измерване на маслените уплътнения

За да измервате точно маслените уплътнения, ще ви трябват няколко основни инструмента:

1. Vernier Caliper: Това е универсален инструмент, който може да измерва както вътрешни, така и външни диаметри с висока точност. Той е идеален за измерване на диаметъра на отвора, където ще бъде монтирано масленото уплътнение и външния диаметър на самото уплътнение.
2. Микрометър: Микрометър е дори по -точен от апартамента на Vernier, особено за измерване на малки размери. Полезно е за измерване на дебелината на масленото уплътнение и други фини детайли.
3. Габарит на дълбочината: Ако трябва да измерите дълбочината на жлеба, където ще бъде поставен масленият уплътнител, е инструментът, който трябва да се използва. Той може да осигури точни измервания на дълбочината, като гарантира, че уплътнението се вписва правилно в рамките на жлеба.

Измерване на външния диаметър (OD)

Външният диаметър на масленото уплътнение е измерването на външния ръб на уплътнението. За да измервате OD, следвайте тези стъпки:

1. Почистете старателно масленото уплътнение, за да премахнете всякаква мръсотия или отломки, които биха могли да повлияят на измерването.
2. Отворете челюстите на апартамента на Vernier достатъчно широки, за да се поберат около външната страна на уплътнението.
3. Нежно поставете челюстите на апарата около уплътнението в най -широката му точка. Уверете се, че шублерът е перпендикулярен на оста на уплътнението.
4. Прочетете измерването по скалата на апарата. Вземете множество измервания в различни точки около уплътнението, за да осигурите точност, тъй като уплътнението може да не е напълно кръгло.
5. Запишете средната стойност на измерванията като външен диаметър на масленото уплътнение.

Измерване на вътрешния диаметър (ID)

Вътрешният диаметър е измерването на отвора в центъра на масленото уплътнение. Ето как да го измервате:

1. Отново почистете масленото уплътнение, за да осигурите точни измервания.
2. Затворете леко челюстите на шублера на Vernier и ги поставете в центъра на уплътнението.
3. Разширете челюстите на апартамента, докато леко докоснат вътрешната повърхност на уплътнението. Уверете се, че шублерът е центриран в уплътнението.
4. Прочетете измерването по скалата на апарата. Подобно на измерването на OD, направете множество измервания в различни точки около вътрешната обиколка и изчислете средната стойност.
5. Забележете измерването на вътрешния диаметър.

Измерване на ширината (дебелина)

Ширината или дебелината на масленото уплътнение е друго важно измерение. Използвайте микрометър, за да го измервате:

1. Почистете наковалките на микрометъра, за да предотвратите влиянието на всякакви мръсотия на измерването.
2. Поставете масленото уплътнение между наковалките на микрометър.
3. Внимателно завъртете напръстника на микрометъра, докато наковалките докоснат уплътнението от двете страни.
4. Прочетете измерването по скалата на микрометър. Това измерване ви дава ширината на масленото уплътнение.

Измерване на размерите на канала

В много приложения маслените уплътнения се инсталират в канали. Измерването на правилно размерите на канала е от съществено значение за правилното прилягане.

1. Диаметър на жлеба: Използвайте шублер на Vernier, за да измерите диаметъра на жлеба. Поставете челюстите на апартамента вътре в жлеба и измерете на няколко точки, за да отчетете нередности.
2. Дълбочина на жлеба: Използвайте манометър за измерване на дълбочината на жлеба. Поставете габарита на дълбочината в жлеба и прочетете измерването.
3. Ширина на жлеба: Калипер на Vernier може да се използва и за измерване на ширината на канала. Поставете челюстите на апарата през жлеба в най -широката си точка и запишете измерването.

Специални съображения за различни видове маслени уплътнения

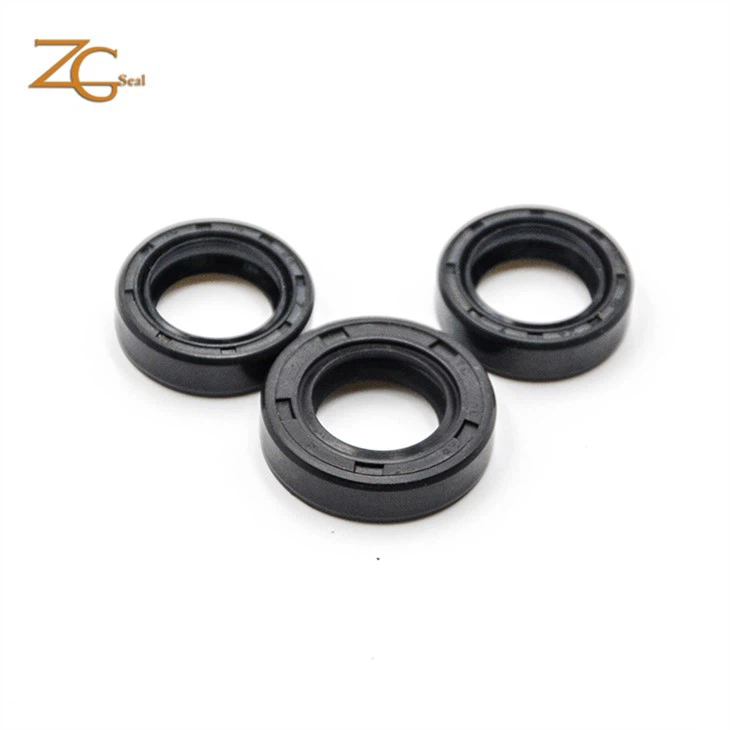

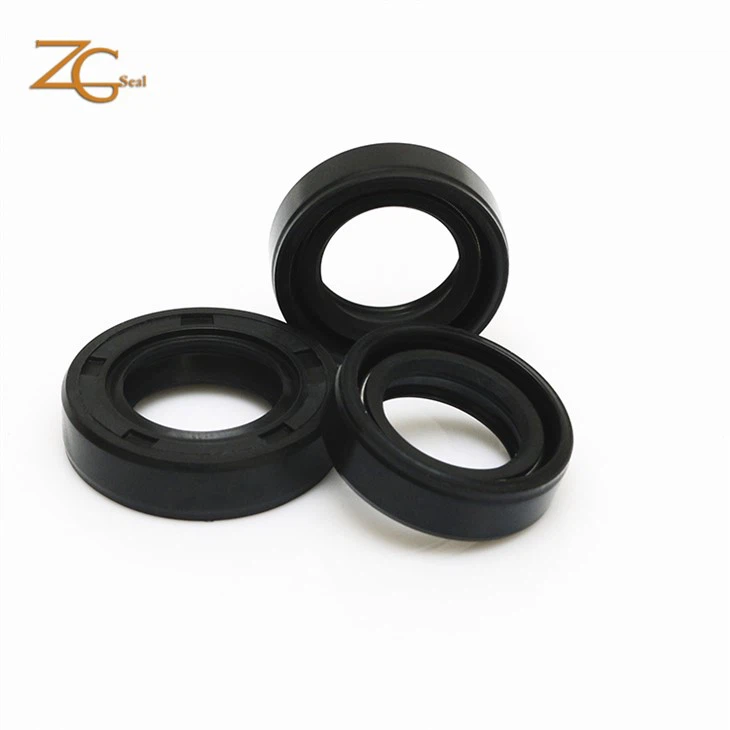

На пазара се предлагат различни видове маслени уплътнения, всяка със собствени уникални характеристики. НапримерЧерен цвят TC NBR маслено уплътнениеиМаслено уплътнение с висока уплътнение NBR TCса изработени от NBR (нитрил бутадиен каучук), който предлага добра устойчивост на масло и широк диапазон от температури. Когато измервате тези видове уплътнения, обърнете внимание на всякакви специфични характеристики, като дизайна на устните, които могат да повлияят на работата на уплътнението.

Персонализиран - Изработен маслени уплътнения, катоПерсонализирано уплътнение на каучуковата рамка, може да изисква по -точни измервания, тъй като са съобразени с конкретни приложения. Уверете се, че предоставяте всички точни измервания на доставчика, за да получите печат, който отговаря на вашите точни изисквания.

Проверка на измерванията

След като вземе всички измервания, е добра практика да се удвоите - проверете ги. Сравнете измерванията със спецификациите, предоставени от производителя на оборудването или изискванията за проектиране. Ако има някакви несъответствия, измервайте компонентите, за да осигурите точност.

Заключение

Точното измерване на маслените уплътнения е основна стъпка за осигуряване на правилната им инсталация и производителност. Използвайки правилните инструменти и следвайки правилните процедури за измерване, можете да изберете подходящото маслено уплътнение за вашето приложение. Като доставчик на нефтени уплътнения, ние се ангажираме да предоставяме продукти с високо качество, които отговарят на точните измервания, предоставени от нашите клиенти.

Ако се нуждаете от маслени уплътнения за вашето оборудване, независимо дали е стандартен размер или персонализиран, ние сме тук, за да ви помогнем. Нашият екип от експерти може да ви помогне да изберете правилния уплътнител въз основа на вашите измервания и изисквания за приложение. Чувствайте се свободни да се свържете с нас за повече информация и да започнете процеса на обществени поръчки. Очакваме с нетърпение да ви служим и да ви предоставим най -добрите петролни уплътнения на пазара.

ЛИТЕРАТУРА

• „Наръчник за уплътняване на технологиите“ от Джон Х. Бикфорд
• „Уплътнителни устройства и техният избор“ от Уилям А. Неш
